As redes electrossoldadas são constituídas por varões de aço, dispostos paralelamente em duas direcções ortogonais, sendo os pontos de contacto entre varões soldados por um processo de soldadura eléctrica por pontos.
Aplicações Malha Electrossoldada
- Pisos
- Muros de Suporte
- Paredes
- Fundações
- Túneis
- Elementos Pré-Fabricados
- Lajes
- Placas
- Coberturas
- Pistas
-
Malha Electrossoldada em Painel
Medida Standard - 6mt × 2,40mt
-

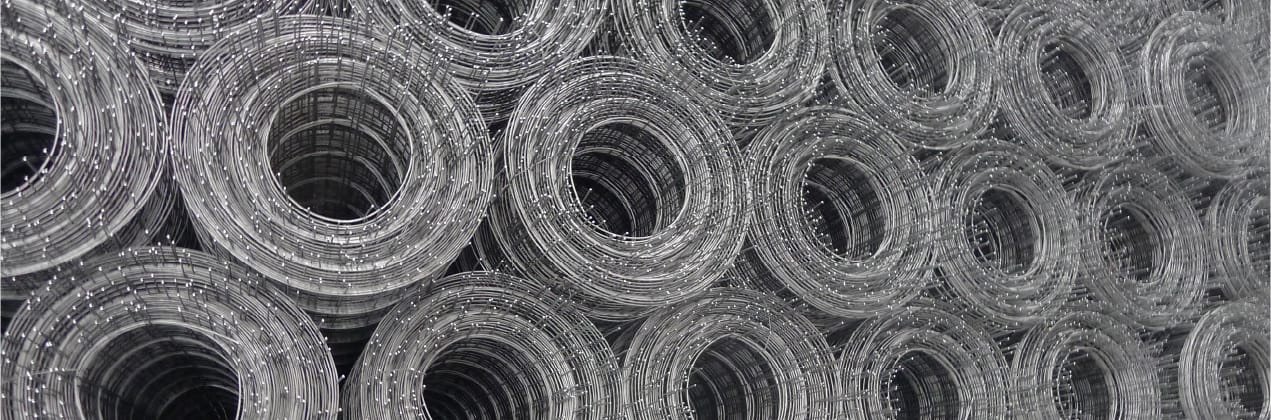

Malha Electrossoldada em Rolo
Medida Standard - 50mt × 2,40mt
| Tipo de Rede | Diâmetro | Distância entre os eixos dos Varões | Peso | ||
|---|---|---|---|---|---|
| Longitudinal | Transversal | ||||
| mm | mm | mm | mm | Kg/mt2 | |
| AR 30 | 3.00 | 3.00 | 100 | 300 | 0.74 |
| AR 34 | 3.40 | 3.40 | 100 | 300 | 0.95 |
| AR 38 | 3.80 | 3.80 | 100 | 300 | 1.19 |
| AR 40 | 4.00 | 4.00 | 100 | 300 | 1.32 |
| AR 45 | 4.50 | 4.00 | 100 | 300 | 1.58 |
| AR 50 | 5.00 | 5.00 | 100 | 300 | 2.06 |
| AR 55 | 5.50 | 5.00 | 100 | 300 | 2.38 |
| AR 60 | 6.00 | 5.00 | 100 | 300 | 2.73 |
| AR 65 | 6.50 | 5.00 | 100 | 300 | 3.12 |
| AR 70 | 7.00 | 5.50 | 100 | 300 | 3.65 |
| AR 75 | 7.50 | 6.00 | 100 | 300 | 4.21 |
| AR 80 | 8.00 | 6.50 | 100 | 300 | 4.81 |
| AR 85 | 8.50 | 6.50 | 100 | 300 | 5.32 |
| AR 90 | 9.00 | 7.00 | 100 | 300 | 6.00 |
| AR 100 | 10.00 | 7.50 | 100 | 300 | 7.32 |
| AR 120 | 12.00 | 10.00 | 100 | 300 | 10.93 |
| AR 140 | 14.00 | 12.00 | 100 | 300 | 15.04 |
| AR 160 | 16.00 | 14.00 | 100 | 300 | 18.74 |
| AQ 30 | 3.00 | 3.00 | 100 | 100 | 1.10 |
| AQ 38 | 3.80 | 3.80 | 100 | 100 | 1.77 |
| AQ 40 | 4.00 | 4.00 | 100 | 100 | 1.98 |
| AQ 45 | 4.50 | 4.50 | 100 | 100 | 2.50 |
| AQ 50 | 5.00 | 5.00 | 100 | 100 | 3.08 |
| AQ 60 | 6.00 | 6.00 | 100 | 100 | 4.44 |
| AQ 70 | 7.00 | 7.00 | 100 | 100 | 6.04 |
| AQ 80 | 8.00 | 8.00 | 100 | 100 | 7.90 |
| AQ 90 | 9.00 | 9.00 | 100 | 100 | 9.98 |
| AQ 100 | 10.00 | 10.00 | 100 | 100 | 12.34 |
| AQ 120 | 12.00 | 12.00 | 100 | 100 | 17.76 |
| AQ 140 | 14.00 | 14.00 | 100 | 100 | 24.17 |
| AQ 160 | 16.00 | 16.00 | 100 | 100 | 31.57 |
| CQ 30 | 3.00 | 3.00 | 150 | 150 | 0.74 |
| CQ 38 | 3.80 | 3.80 | 150 | 150 | 1.19 |
| CQ 40 | 4.00 | 4.00 | 150 | 150 | 1.32 |
| CQ 45 | 4.50 | 4.50 | 150 | 150 | 1.66 |
| CQ 50 | 5.00 | 5.00 | 150 | 150 | 2.06 |
| CQ 60 | 6.00 | 6.00 | 150 | 150 | 2.96 |
| CQ 70 | 7.00 | 7.00 | 150 | 150 | 4.02 |
| CQ 80 | 8.00 | 8.00 | 150 | 150 | 5.26 |
| CQ 90 | 9.00 | 9.00 | 150 | 150 | 6.66 |
| CQ 100 | 10.00 | 10.00 | 150 | 150 | 8.22 |
| CQ 120 | 12.00 | 12.00 | 150 | 150 | 11.84 |
| CQ 140 | 14.00 | 14.00 | 150 | 150 | 16.11 |
| CQ 160 | 16.00 | 16.00 | 150 | 150 | 21.04 |
| DQ 30 | 3.00 | 3.00 | 50 | 50 | 2.23 |
| NC 50 | 5.00 | 5.00 | 100 | 150 | 2.57 |
| NC 60 | 6.00 | 5.00 | 100 | 150 | 3.25 |
| NC 70 | 7.00 | 5.50 | 100 | 150 | 4.26 |
| NC 80 | 8.00 | 6.50 | 100 | 150 | 5.68 |
| NC 90 | 9.00 | 7.00 | 100 | 150 | 7.01 |
| NC 100 | 10.00 | 7.50 | 100 | 150 | 8.48 |
| NC 120 | 12.00 | 10.00 | 100 | 150 | 12.99 |
| NC 140 | 14.00 | 12.00 | 100 | 150 | 18.00 |
| NC 160 | 16.00 | 14.00 | 100 | 150 | 23.84 |
| NRVED 6 | 6.00 | 6.00 | 200 | 50 | 5.50 |
| NRVED 6 | 6.00 | 6.00 | 200 | 56 | 5.12 |
| NRVED 6 | 6.00 | 6.00 | 200 | 75 | 4.04 |
| NRVED 6 | 6.00 | 6.00 | 200 | 80 | 4.00 |
| NRVED 8 | 8.00 | 8.00 | 200 | 50 | 9.86 |
| NRVED 8 | 8.00 | 8.00 | 200 | 58 | 8.90 |
| Malha | Comprimento | Nervuras | Dimensões |
|---|---|---|---|
| mm | mm | un | mm |
| 50 × 200 | 2500 | 2 | 600 |
| 50 × 200 | 2500 | 2 | 800 |
| 50 × 200 | 2500 | 2 | 1000 |
| 50 × 200 | 2500 | 2 | 1200 |
| 50 × 200 | 2500 | 3 | 1490 |
| 50 × 200 | 2500 | 4 | 1780 |
| 50 × 200 | 2500 | 4 | 1980 |
| Perfil | Altura | Abraçadeira |
|---|---|---|
| mm | mm | un |
| 60 × 60 | 600 | 2 |
| 60 × 60 | 800 | 2 |
| 60 × 60 | 1000 | 2 |
| 60 × 60 | 1200 | 2 |
| 60 × 60 | 1490 | 3 |
| 60 × 60 | 1780 | 4 |
| 60 × 60 | 2000 | 4 |
| 60 × 60 | 2300 | 4 |
| 60 × 40 | 600 | 2 |
| 60 × 40 | 800 | 2 |
| 60 × 40 | 1000 | 2 |
| 60 × 40 | 1200 | 2 |
| 60 × 40 | 1490 | 3 |
| 60 × 40 | 1780 | 4 |
| 60 × 40 | 2000 | 4 |
| 60 × 40 | 2300 | 4 |
| Arame | Largura Malha |
|---|---|
| mm | mm |
| 14/11 | 30 |
| 40 | |
| 50 | |
| 60 | |
| 13/10 | 40 |
| 50 | |
| 60 | |
| 12/8 | 40 |
| 50 | |
| 60 | |
| 70 | |
| 80 |
Obs.: Pesos teóricos.
